SAE 1.1 - Analyse d'un produit grand public

Objectif: ​
Faire une description technique et fonctionnelle d'un appareil électro portatif. Déterminer à quel besoin répond le produit et à quel usage il est destiné.

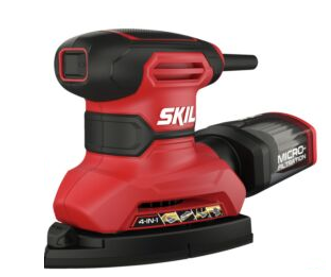

​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​                      ​                              Ponceuse vibrante Skil 7261

Compétences

Exprimer les exigences techniques d’un produit système existant

Vérifier la conformité d’un produit grand public par rapport à l’usage auquel il est destiné

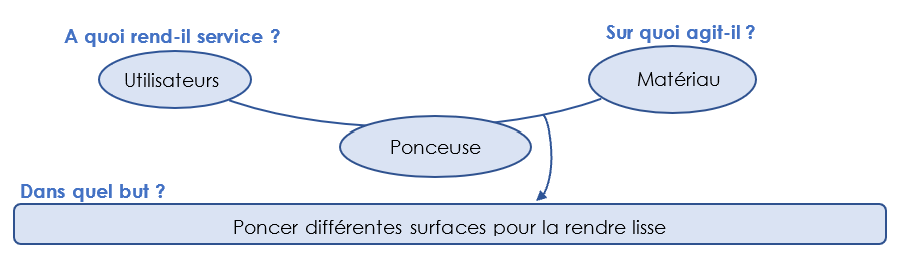

Bête à corne

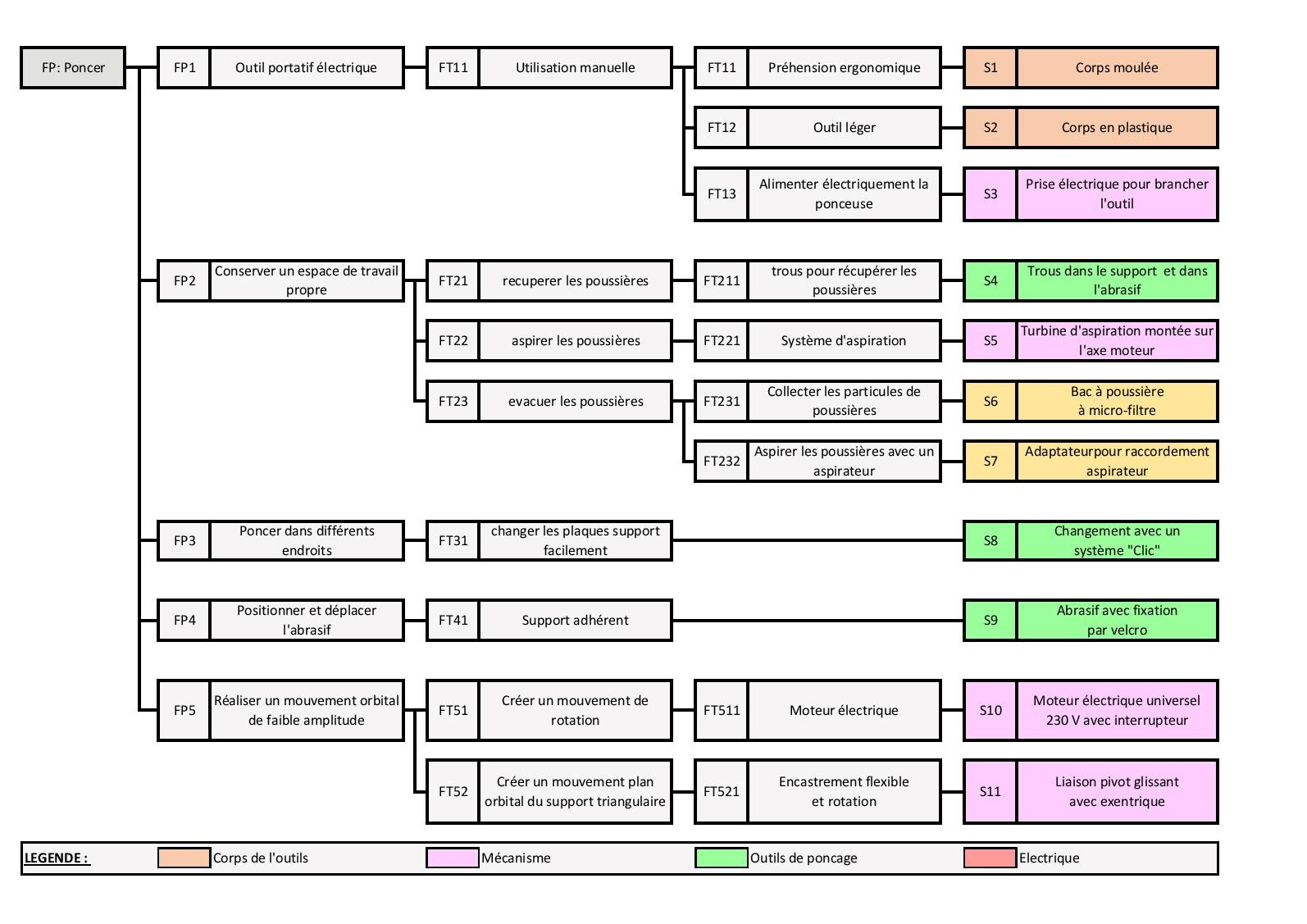

Diagramme FAST

Vue éclatée

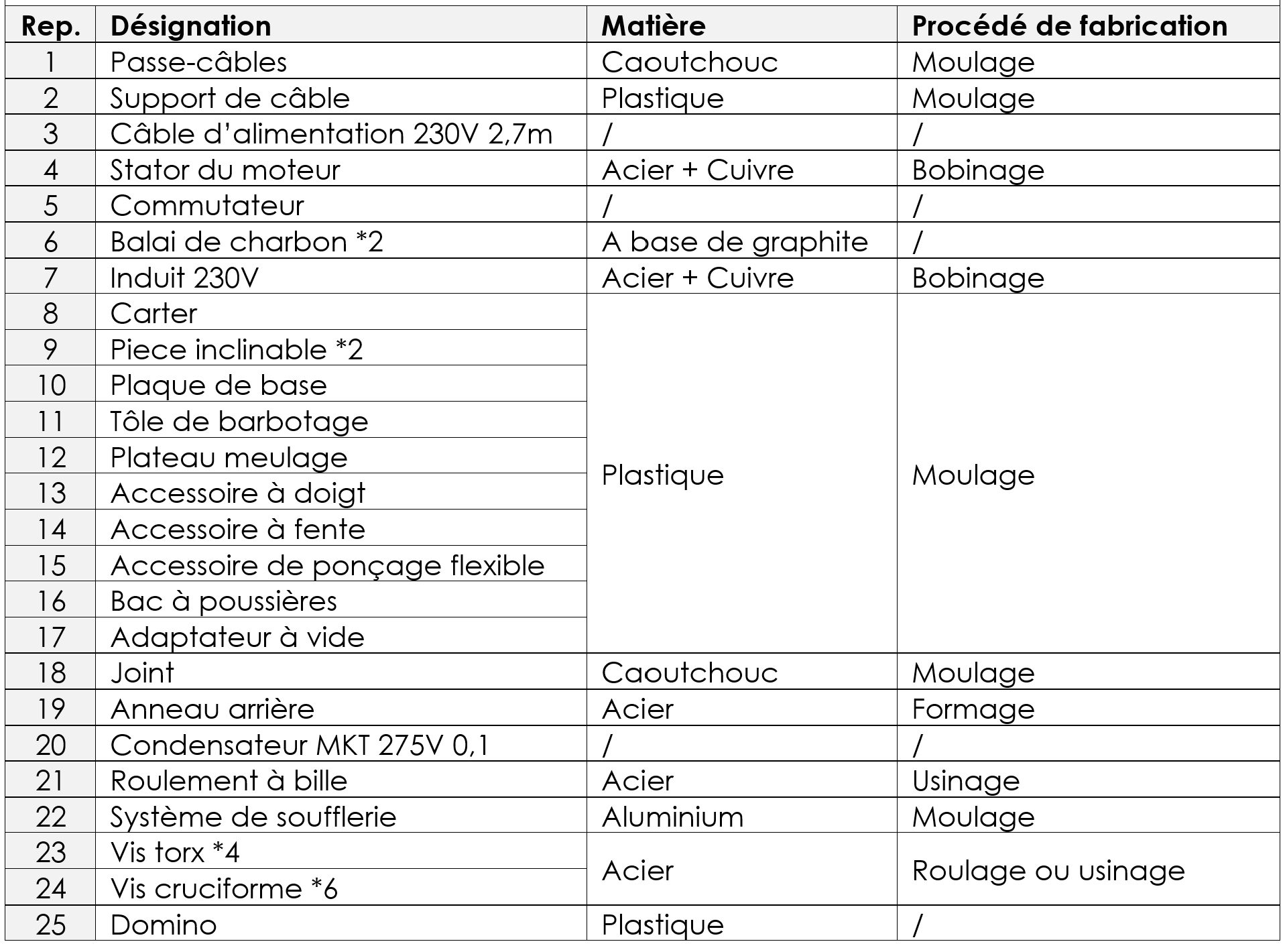

Nomenclature

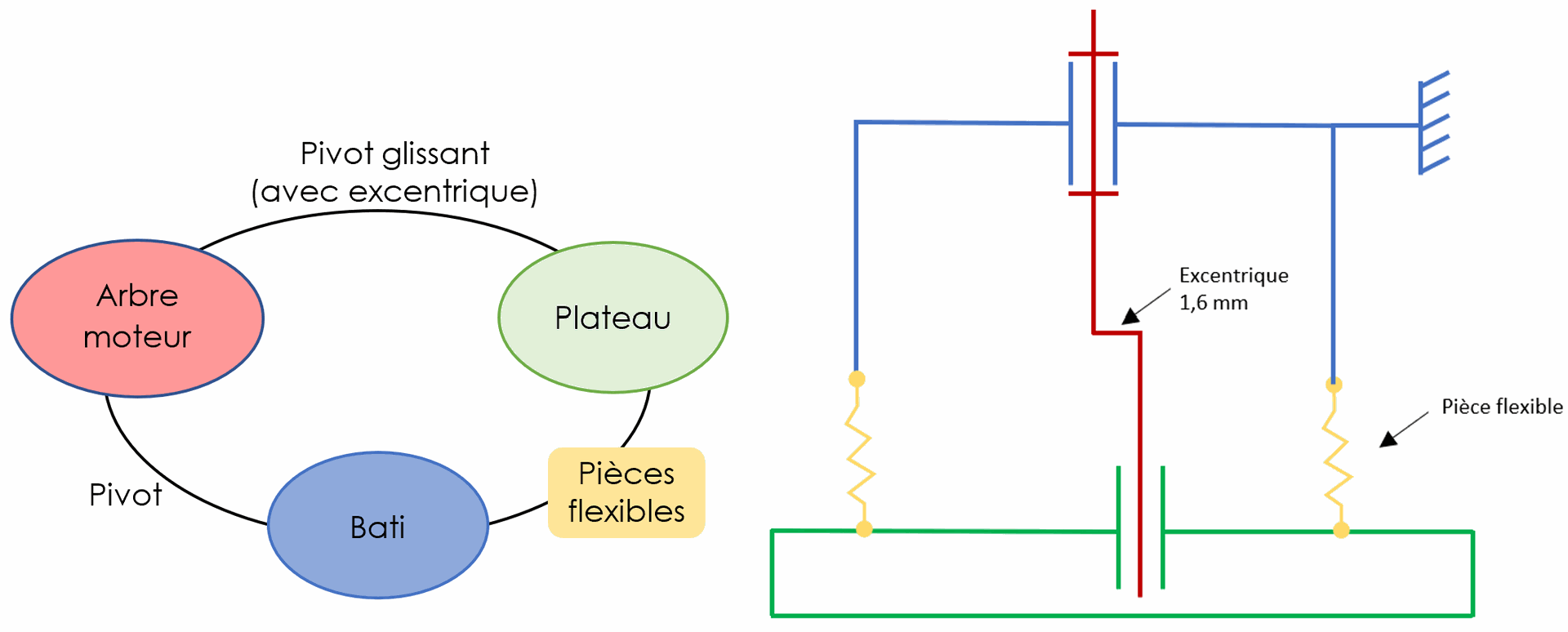

Schéma cinématique

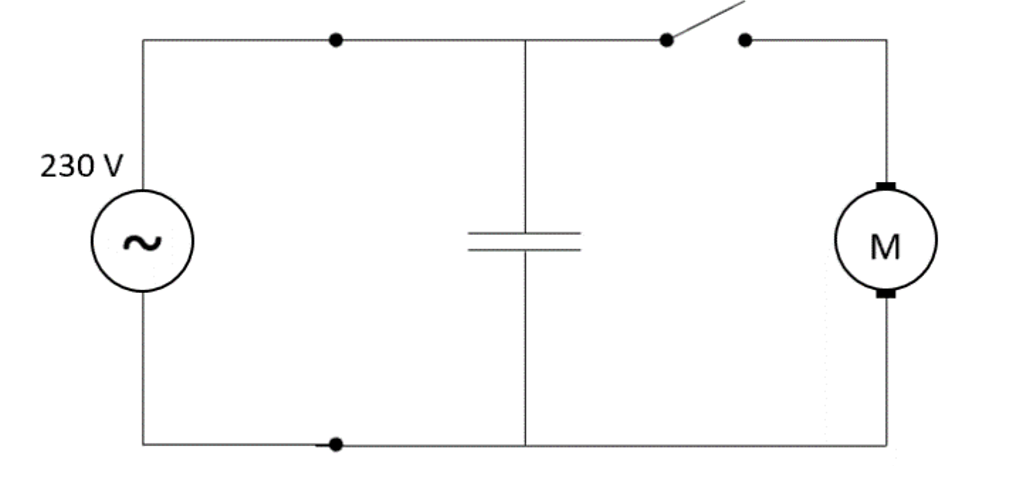

Schéma électrique

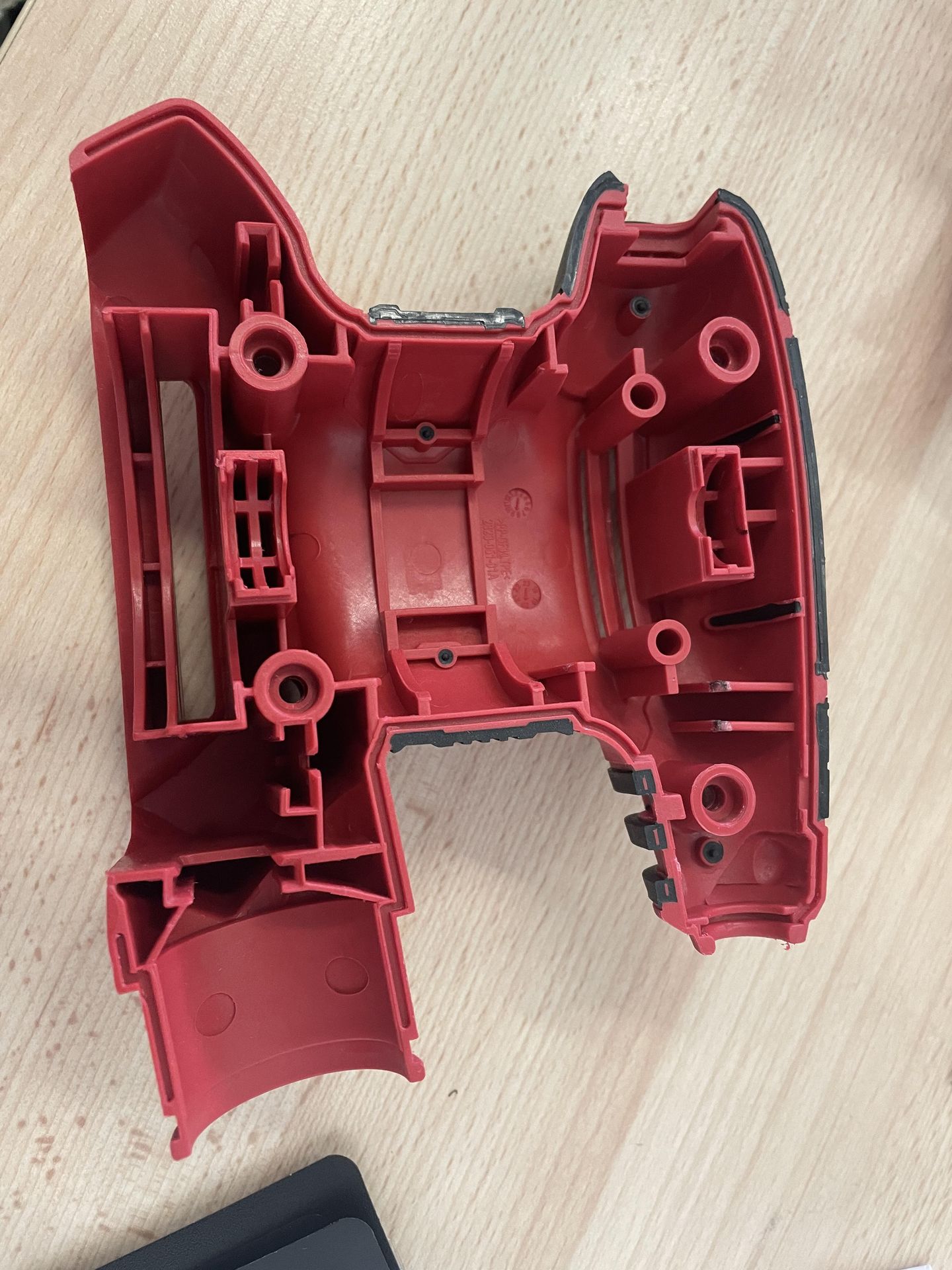

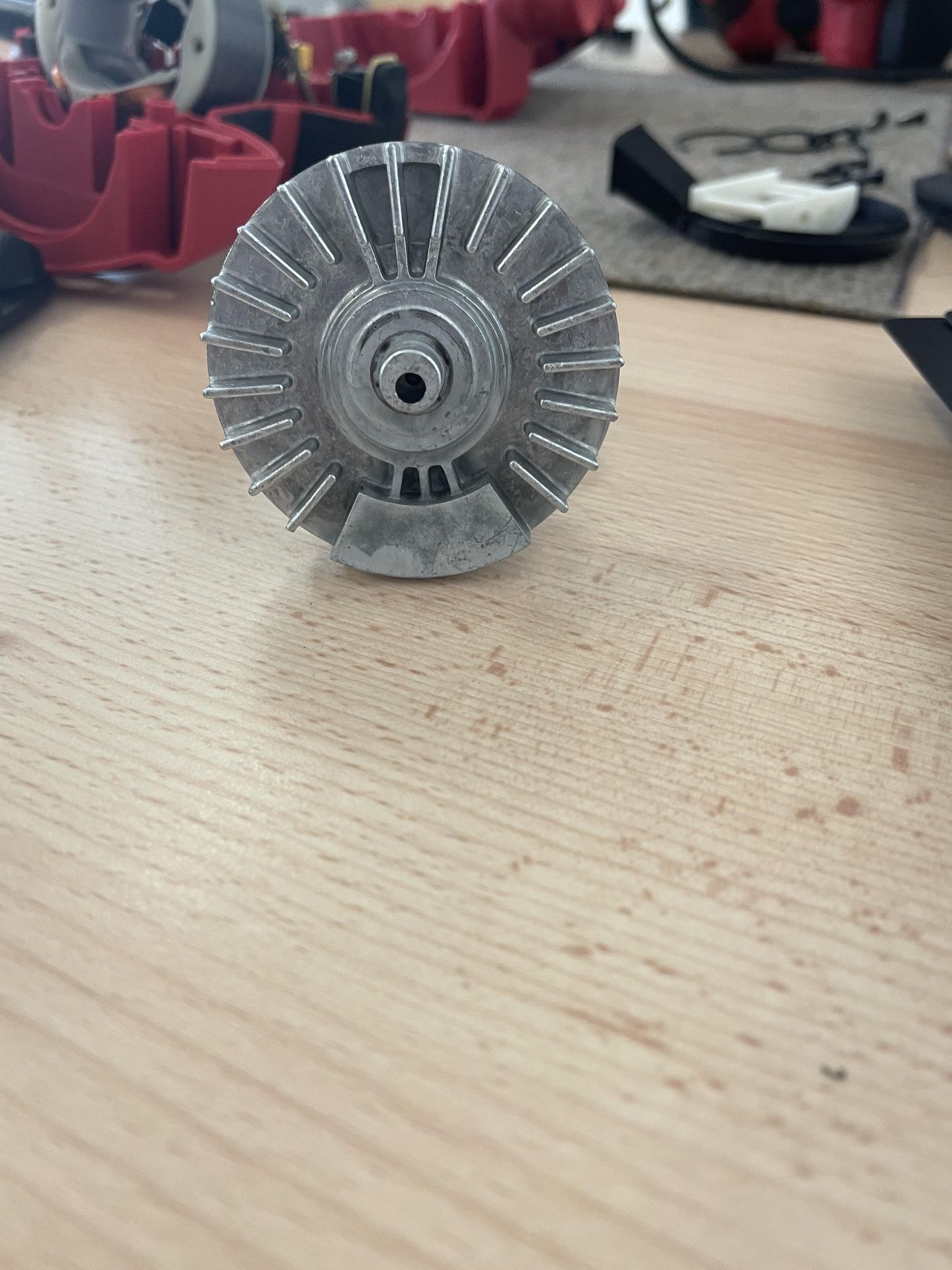

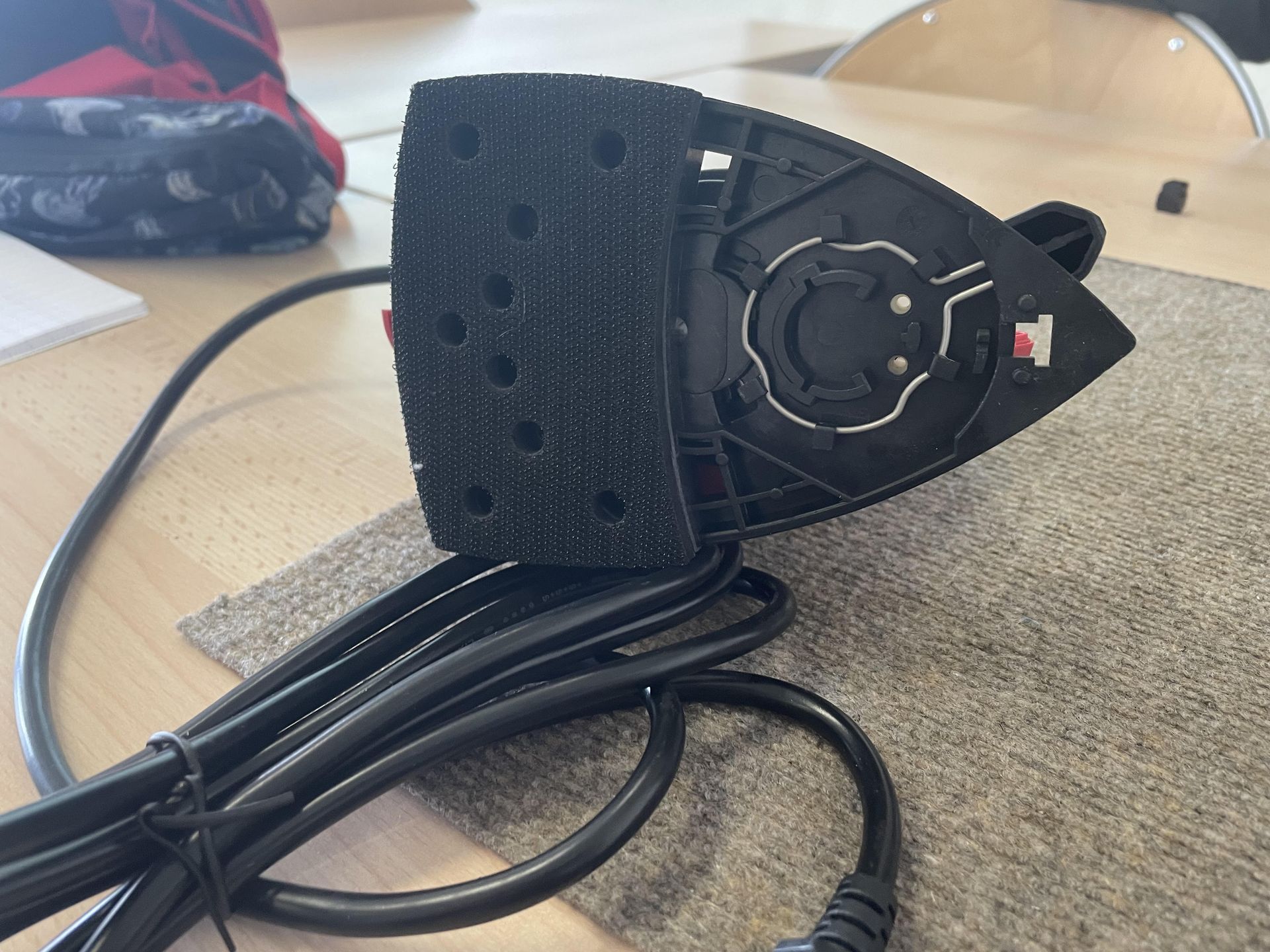

Voici quelques photos du démontage de la ponceuse :


Partager

 Pour plus de détail voici le rapport de cette SAE                                                                                                                                                    Note: 19/20
