SAE 1.3 - De la maquette numérique au protocole physique

Objectif
Concevoir une adaptation du système de réglage des formats sur une suremballeuse afin de permettre un réglage automatisé et de proposer cette option au client.

     Compétences

Choisir des solutions techniques adaptées aux contraintes de réalisation

Mettre en œuvre les outils métiers pour produire une solution simple, réelle ou numérique, qui répond aux spécifications et à la pré-étude

Elaborer des documents métiers pour des pièces/systèmes simples en mettant en œuvre les outils ad hoc


La première étape de cette SAE était de réaliser l'assemblage du motoréducteur. Pour cela il était nécessaire de concevoir une bride de fixation qui respecte le cahier des charges.

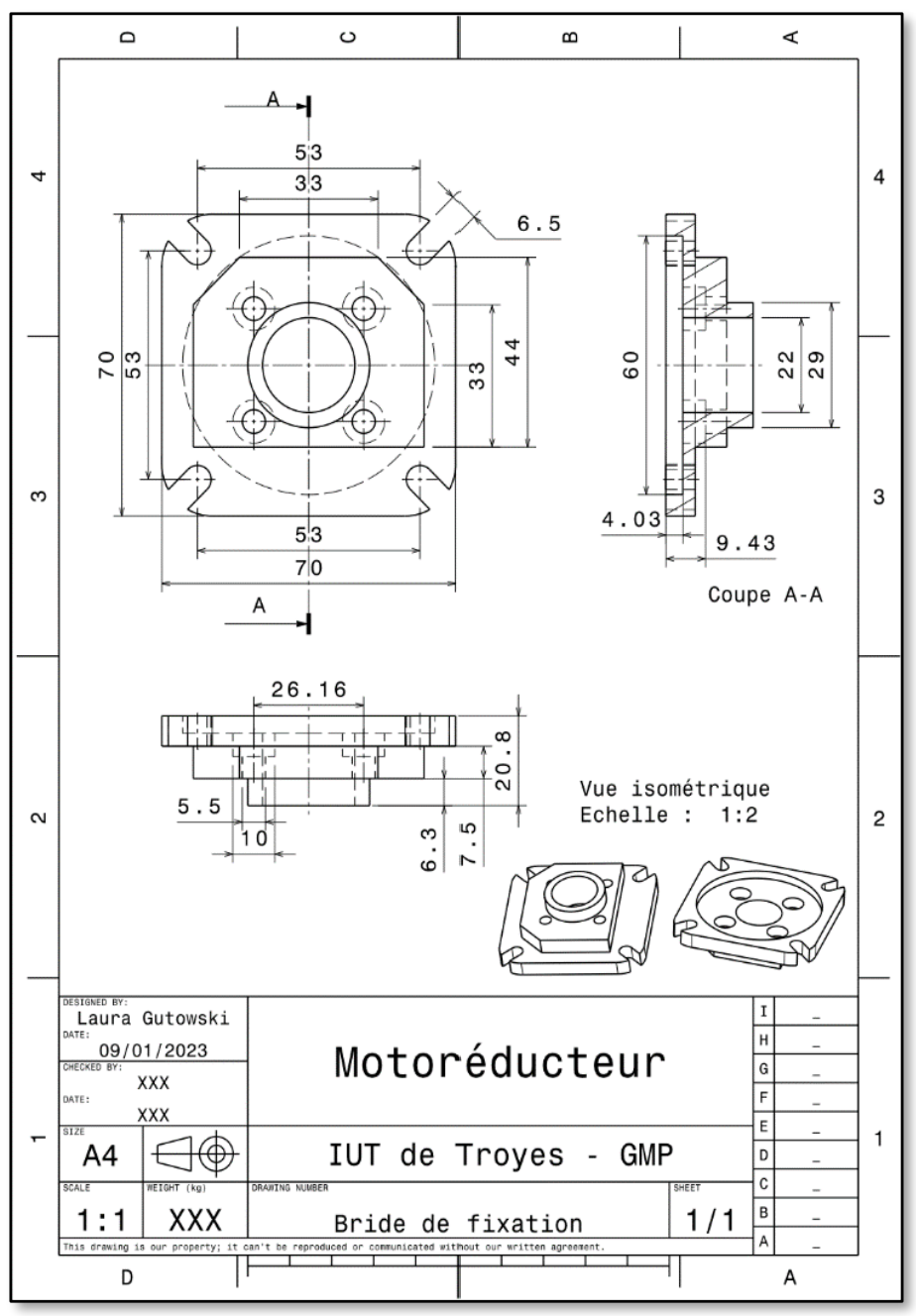

Bride de fixation

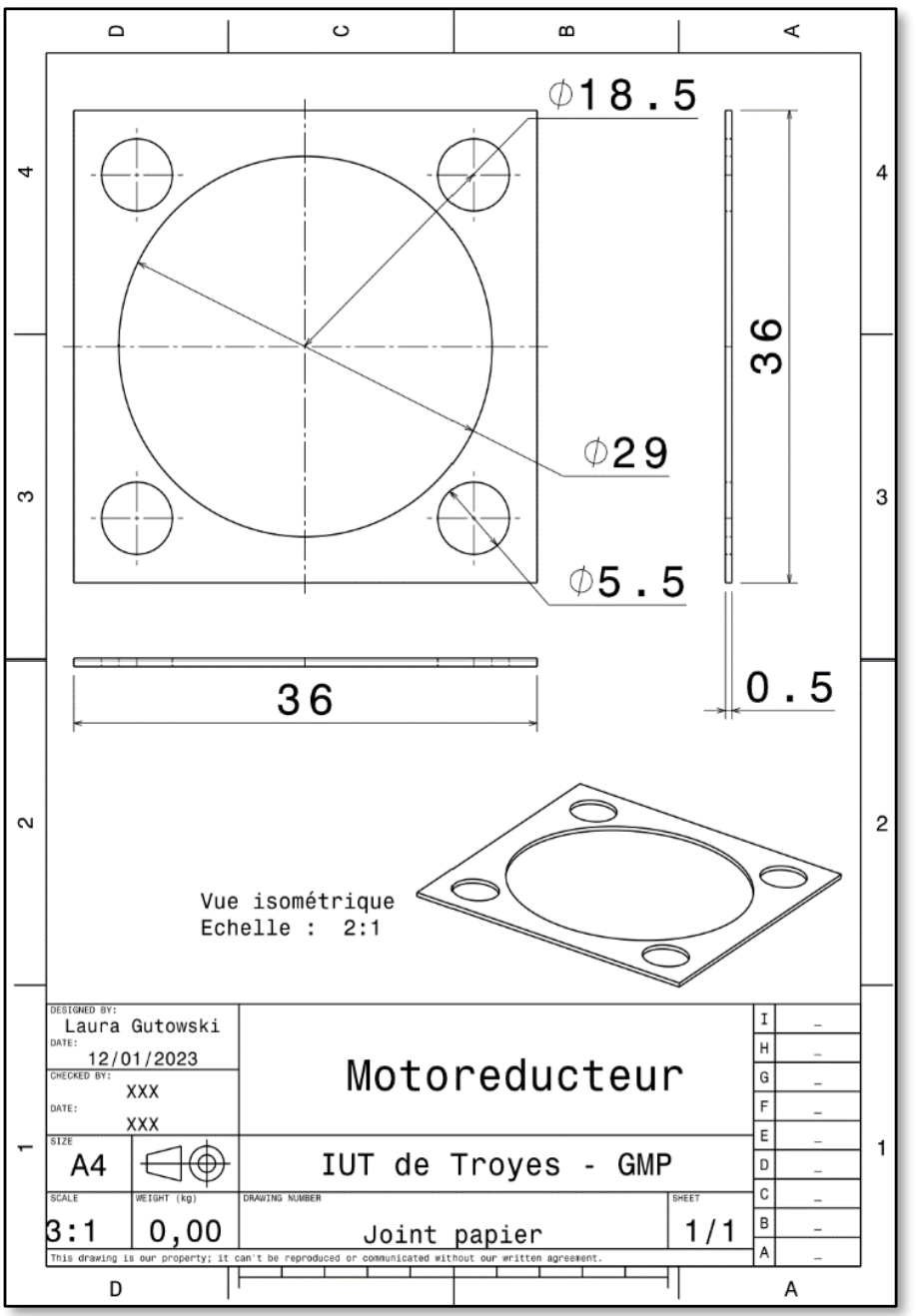

Joint papier

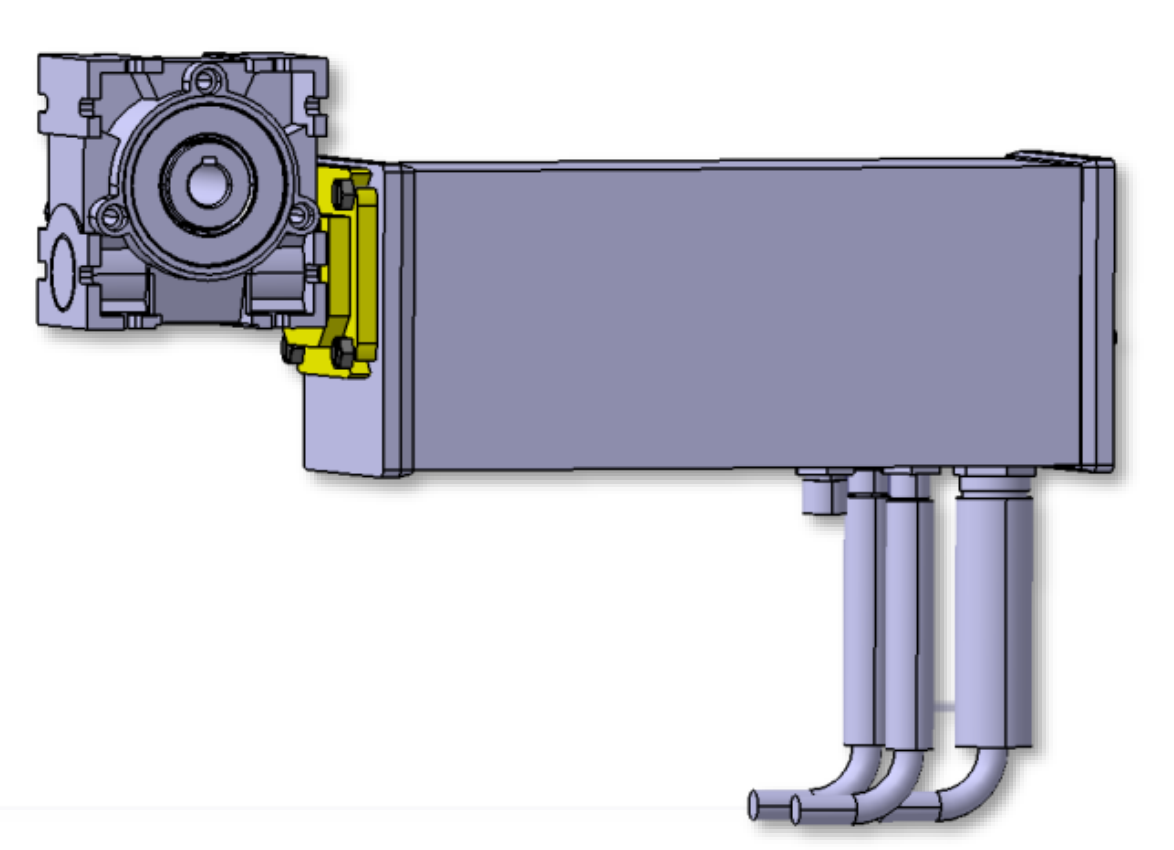

Assemblage

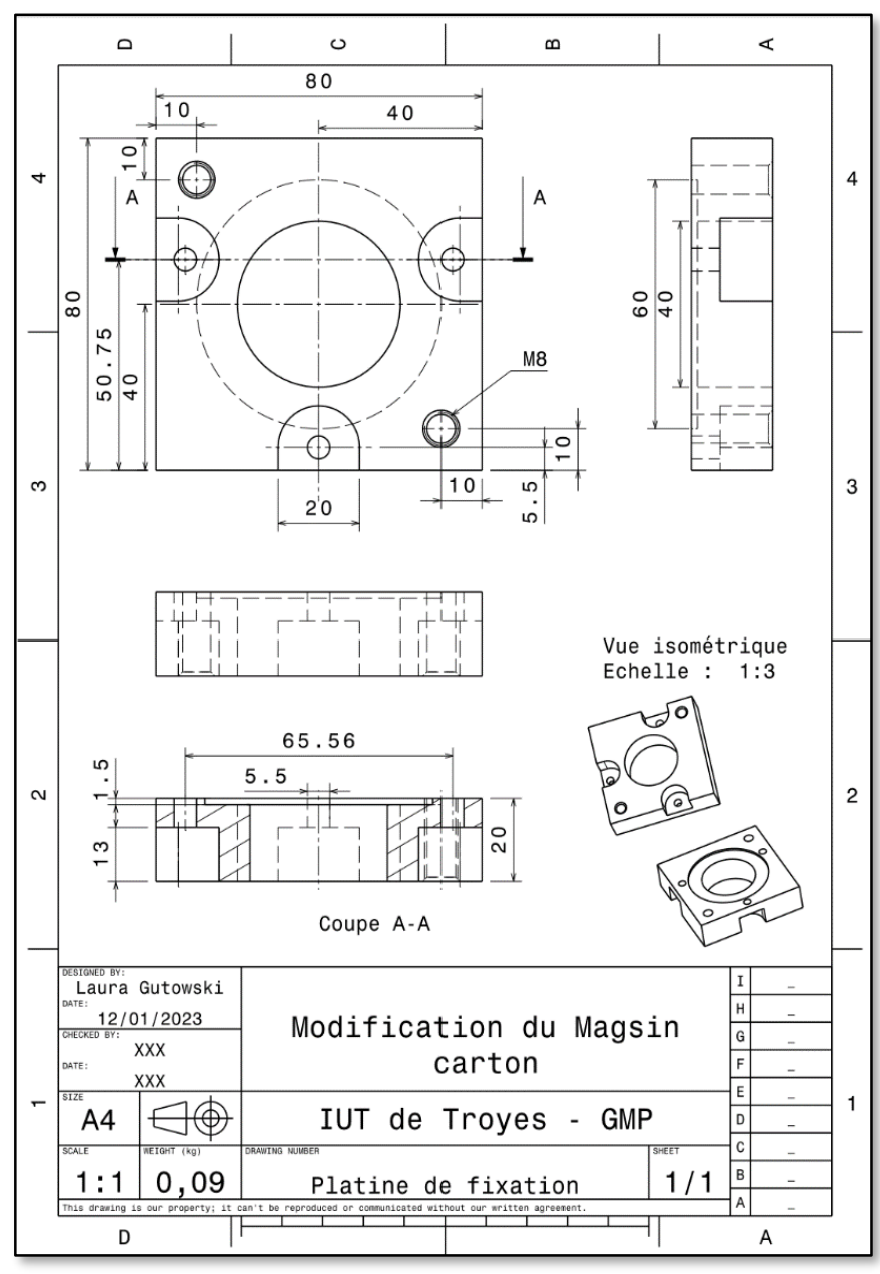

Platine de fixation

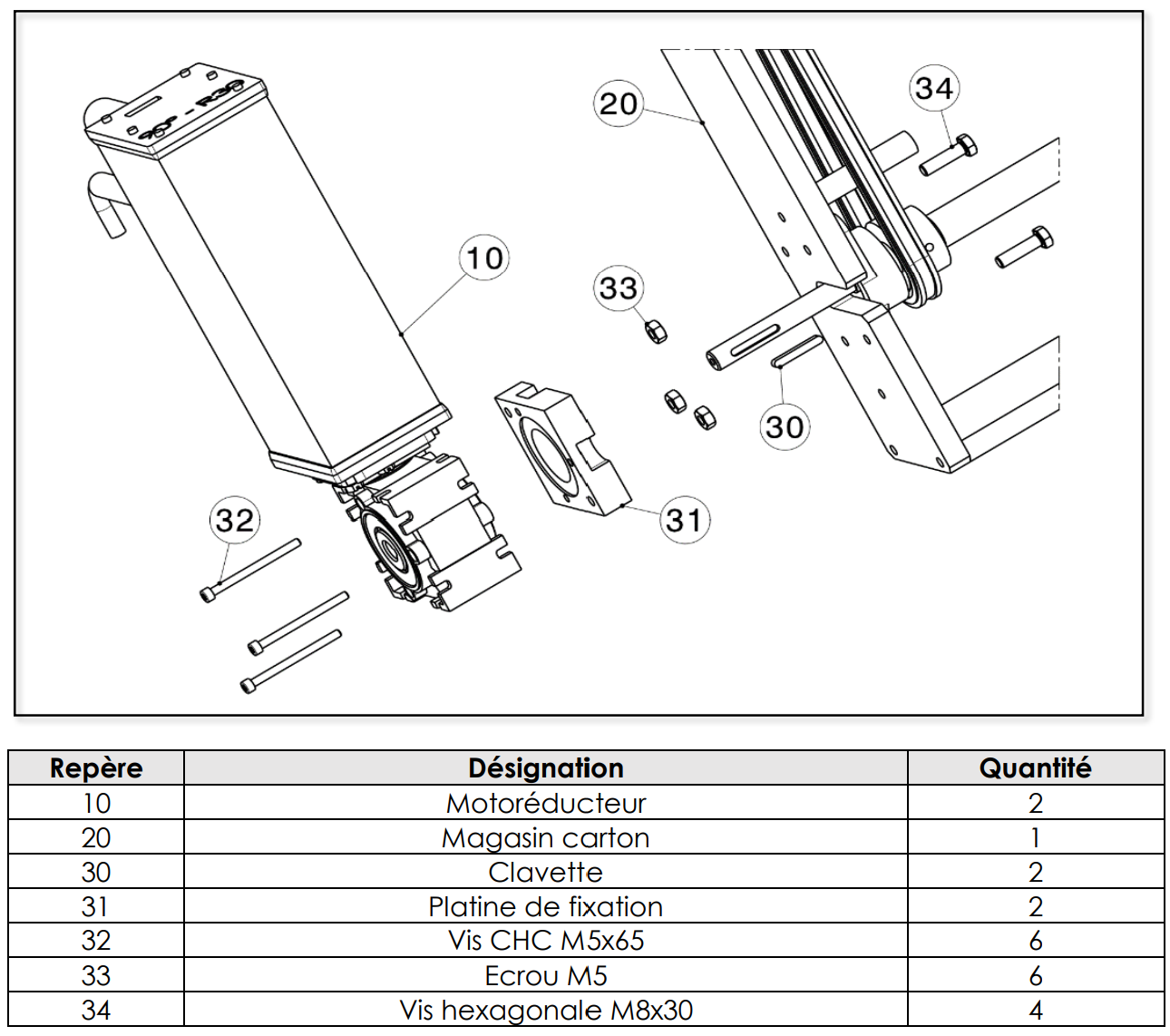

Assemblage


Partager

  Pour plus de détail voici le rapport ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​ ​                                        Note 20/20
